テクニカルディレクターによるマニアック技術コラム

このコラムはAZAのテクニカルディレクター木村壮平が映像、音響、ネットワークに関する様々な情報発信をしていく記事です。

第1回テーマ
『HDMIケーブル一本でアルファ表示が可能なのか？』

RolandのGraphics Presenterを使えば可能です。

映像の現場では、アルファデータの動画や静止画を扱うことが多いと思います。ただし、接続時にFill/Keyソースに分ける必要があり、設定が複雑になったり、ケーブルも2本必要になります。
もし、これがPC一台とHDMIケーブル一本で可能になれば、よりコンパクトになりますよね。

それを実現するのが、Rolandの「Graphics Presenter」というPCソフトです。
Rolandのスイッチャーで使用でき、さらに無料で利用できます。

Graphics Presenter

Graphics Presenterは、Rolandのスイッチャー、AVミキサー専用のタイトル／グラフィックス生成ソフトウェアです。
Roland独自の技術により、HDMIケーブル１本で接続するだけで、対応するRoland製スイッチャー、AVミキサーに合成用のFillとKey信号を送信します。

※Rolandホームページより

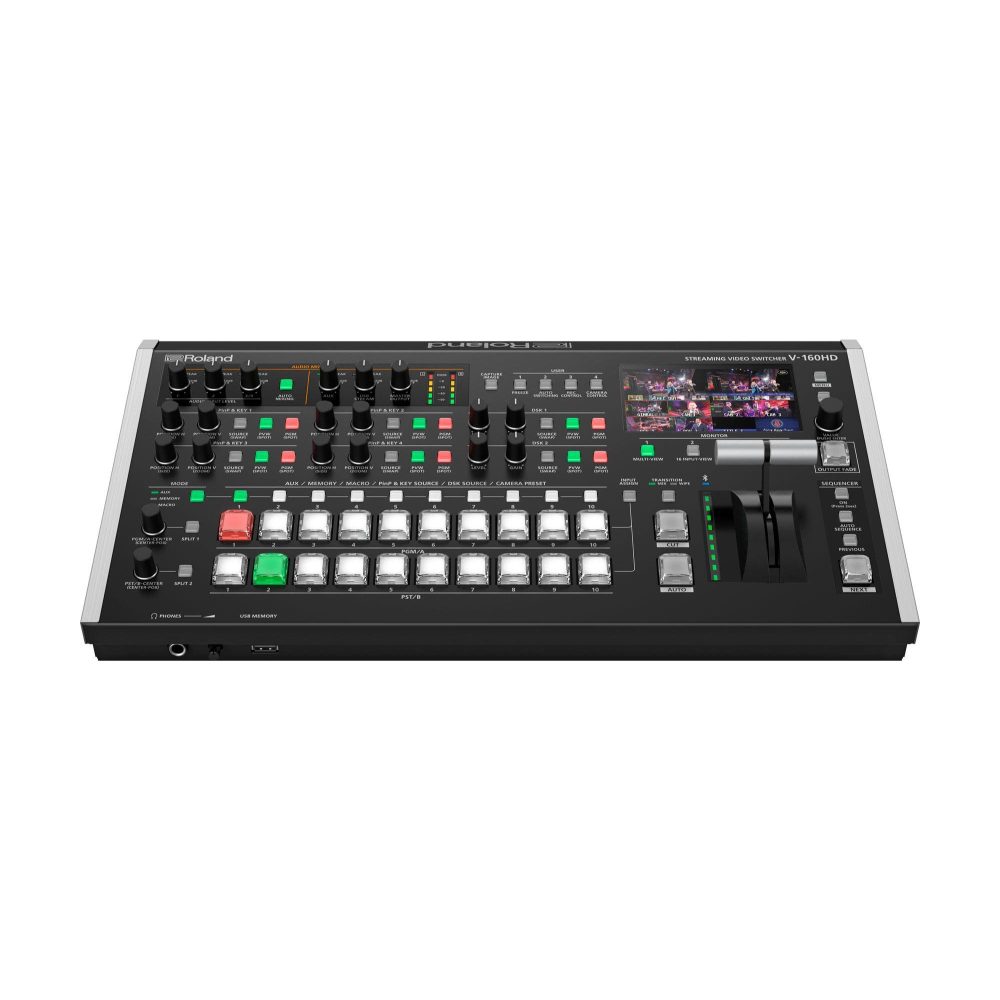

Graphics Presenter＋Roland V-160HDで検証

今回、Graphics PresenterをインストールしたPCとV-160HDを接続し、動作を確認しました。

説明書通りに設定を進めると、写真のようにアルファデータを正しく表示できました。

従来のクロマキーを使う場合、グリーンの色が使えなかったり、エッジがきれいに抜けないことがあります。
しかし、アルファデータには透過情報が含まれているため、とてもきれいに抜くことができます。

また、素材側のオペレーターの操作に関しても、クロマキーの場合はPower Pointなどを使用することが多いですが、Graphics Presenterでは画像の一覧表示ができるため、操作性が向上します。スイッチャー側の操作はDSKボタンを押すだけなので簡単です。

Companionとの組み合わせで操作性をさらに向上

Graphics PresenterをインストールしたPCとV-160HDをLANで接続し、Stream Deckでコントロールできるようにします。
Graphics Presenterは現状Companionにプリセットボタンがないため（2025年3月現在）、Vicreo Listenerというアプリを介してショートカットボタンを割り当てています。(例 Alt+EnterでON AIRのON/OFF)

オペレーターにとっては、マウス操作の煩雑さがボタンに置き換わることで操作がしやすく、PCが離れた場所にあっても問題ありません。
さらにVicreo Listenerを使うことでStream Deck本体の設定ではなく、Companionにすべての設定を統一できます。

Companionを使ってGraphics PresenterとV-160HDを操作することで、二つが連動させた動作が可能になります。最後の動画ではカメラ→スティンガー→スライドの切り替えを、二つのデバイスを同時に操作して実現しています。

Graphics Presenterは多くのメリットがあるソフト

Graphics Presenterは、現場ではまだあまり見かけませんが、今後普及が進めば、アルファデータのために大型の機材を準備しなくてもPC一台で対応できるようになります。また、急な変更にも柔軟に対応できるなど、多くのメリットがあるソフトではないかと思います。
